Sicherheits-Türen manuell und automatische Sprühfarbe-Übergangsbeschichtungs-Fertigungsstraße

Sicherheits-Türen manuell und automatische Sprühfarbe-Übergangsbeschichtungs-Fertigungsstraße


automatische Pulvermischanlage/automatische Pulverbeschichtungslinien-/PulverAnstrichsystemanlage

1. Die Linie ist für Pulverspray, frische Farbe, die Übertragung passend, die Beschichtungsfertigungsstraße kuriert
2. Maximale Werkstück Maße (L × D × H) Millimeter: 2200 × 300 × 2400
3. Spraymodi: manuell und automatisch

Automatische Sicherheits-Tür-Notausgang-Sprühfarbe-Übergangsbeschichtungs-Linie

1. Entwurfsbasis
1,1, die Werkstückart: Eisenstücke
1,2 Maximale Werkstück Maße (L × D × H) Millimeter: 2200 × 300 × 2400
1,3, anhebendes Einzelgewicht: kleiner als oder Gleichgestelltes zu 75kg.
1,4, das Werkstück, das Ausrüstung übermittelt: Kettenstruktur verschobene automatische Linie
1,5, Spraymodi: manuell und automatisch
1,6, Pulver, Farbenbehandlung: Filterausströmen;

2, Prozessüberblick
Die gesamte Beschichtungslinie durch automatische Fördererlinie, Abstaubenräume des wirtschaftlichen umweltfreundlichen, energiesparenden kurierenden Ofens.

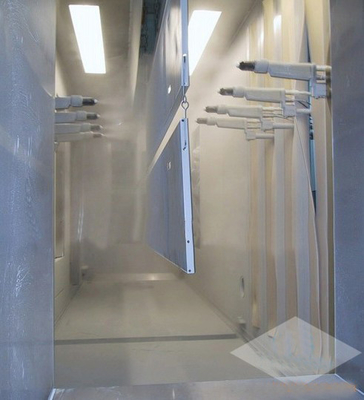

2,1, Spraystand mit Wiederaufnahme; Kern 8 die Sätze der Filterwiederaufnahme-Einheit 2; galvanisierte Blattproduktion.
Unter Verwendung der Impulsjetreinigungspatronenwiederverwertung. Filter importiertes Polyester 220g, kann gewaschen werden.
Pulverspraystandeigenschaften:
Konfiguration: Filter Φ320 * 900, 8/Einheiten Summe mit 16 Patronen, 16 Sätze des 1 Zoll Impulsventils zusammenbringend; der Importgeschwindigkeitsentwurf bis 0.6m/s, das Minimum bis 0.5m/s, garantieren, dass das Pulver nicht verschüttet wird.
Unterstützungsluftsack Φ219 * 2000 Einheiten; der Unterstützungsfan (4): 4-72 nein 6A 1450r/min Q <13353m3> für 724pa lärmarme Fans der hohen Leistungsfähigkeit Kilowatt = 4.0kw;
Emissionsbequeme bedienung und Farbänderung im Freien;
Die kombinierten Eigenschaften des Malereiraum-Luftstromes in Form von dem ersten Teil des Malereioperationsraums nach dem Nebelreinraum. Sein Prinzip: Luft kommt an der Front vom Farbenspraystand-Spraystand, wegnehmen, nicht am Nebel auf dem Werkstück, der Wasservorhang zu haften herein und Vorhang scheuern die Entstörung und waschen den Nebel, der in der Luft nach dem Nebelreinraum und schließlich durch die Abluftventilatorentladungsreine luft enthalten wird.
Spraystandeigenschaften:
unter Verwendung des Vorhangs drei garantieren segmentierte Belüftungs- und Luftreinigung, dass Arbeit während der Innenluft- und Windgeschwindigkeitsuniformbehandlung;
Labyrinthablenkplattetrennzeichen, die gegenwärtigen hochmodernen Verarbeitungsmethoden, erlaubt die Luft, die Nebel und Nebel durch den Strom der Falte vier 180O, durch Hochgeschwindigkeitszentrifugierungsadhäsion als Luft als die bedeutenden Sachen im Faltenflussbrett enthält;

2,2, Ofenstruktur in Form von U-förmigem Brückenofen kurierend; überbrücken Sie Ofen, Wärmetauscher, verteilender Ventilator der Hitze, das Rohr des thermischen Radfahrens, Auspuffrohr, Rahmenteile;
Dämmplatteversammlungs„Sandwich“ Struktur des trocknenden Tunnels. Kabinettversorgungskanal mit Stahlplatte des Zinks δ0.8, das Dämmplatte-Maschine Caigangyanmian-Brett, bördelnd auf beiden Seiten, die Außenseitefarbsprühisolierungsstärke von 120mm.
Heizung des trocknenden Tunnels mit Heißluftzirkulation. Sein Vorteil ist, dass eine einheitliche Temperatur innerhalb des trocknenden Tunnels, entlang dem Querschnitt der Bahn, Werkstück und 3,4, der Temperaturdifferenz kleiner als ± 5 ° C ist, um Farbübereinstimmung der Werkstückbeschichtung sicherzustellen.
Der Wärmeschrank wird im untereren Teil des Kabinetts zur Verfügung gestellt. Heißluftzirkulation, die Luftzufuhr, nächstes Mal den Wind verteilend und beseitigen den Bedarf an der Rückholluft- und Außenluftrückleitung, den Wärmeverlust zu verringern. Fan des verursachten Entwurfs der Trocknertunneleinheiten Y9-19-4A-type, Energie 3.0KW/Taiwan. Luftstrom: 1700m3/H.
Temperatur des trocknenden Tunnels von 220 ° C kurierend, kann die Temperatur, die Höchsttemperatur bis zu 240 ° C Kurieren ununterbrochen justiert werden. Anwärmdauer des trocknenden Tunnels von 45 Minuten, bis 220 ° C Entwurf zu erhitzen.
Wärmeschrank des trocknenden Tunnels mit FanZugang und dem WärmetauscherZugang, zum der erhitzten Innenausrüstungspflege und der Installation zu erleichtern.

2,3 Prinzip:
Brücke, die Ofen kuriert: für das ununterbrochene Kurieren des Werkstückes und die Sammlung der Heißluft, Hitzeüberlaufen verhindern oder herabsetzen;
Wärmetauscher: für die Heizung der heißen Heizluft, zum des Kurierens des Werkstückes zu fördern und zu beschleunigen;
Verteilender Fan der Hitze: für, nachdem das Kurieren der Kaltluft durch den Ventilator wiederhergestellt ist, wird dann zum Wärmetauscher ist erhitzt und eingezogen in den kurierenden Ofen und durch das Verteilungsrohr gedrückt, und gleichmäßig verteilt in den kurierenden Ofen die neuen Arbeiter;
Rohr des thermischen Radfahrens: steuern Sie den Fluss der Luft, um Hitze am Flecken zu verhindern;
Auspuffrohr: Überlaufen im Mund des Tunnelofen-Abgases durch die Richtungsrohremissionen für im Freien;
2,4, oben zusammengefasst, Prozess:
Spray: Das Laden durch manual→ Vorwärmen drying→powder Beschichtung →curing (ungefähr 20 Minuten) → abkühlendes → Handbuch entladen;
Übertragung: Das Laden durch manuelle → Übertragung, die kuriert (ungefähr 18 Minuten) → abkühlendes → Handbuch entladen;
Nasslackierung: das Laden durch manuelles → Vorwärmen und trocknendes → Duplexfarbe →, das kuriert (ungefähr 18 Minuten) → abkühlendes → Handbuch entladen
